西门子S7_200PLC与组态王的无线远程GPRS通信Modbus方案

在这里介绍一种采用GPRS透明数据终端和PLC的MODBUS无线组态通信的实现方法。本方案可以作为西门子PLC与组态王远程无线通信的实例。

在工业现场可能会遇到这样的情况，分布在不同地方（车间、控制室场所等）的PLC需要与总控室的组态王软件进行远程通信，通常情况是采用有线RS485总线敷设电缆，通过MODBUS协议完成此功能。如果现场距离总控室距离非常远，布线不可能话，就可以采用GPRS方式进行无线通信。本方案中采用了***用于无线远程GPRS通信的智能数据终端DTP_S09F。

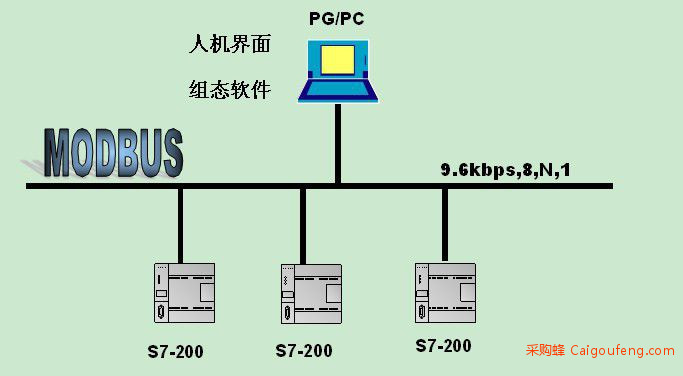

• 有线MODBUS网络：

• 远程无线MODBUS网络：

在实际系统中，人机界面与PLC不在一个地区，中 心计算机一般放置在办公室，而PLC安装在现场车间，二者之间距离可能往往从几十米到几千米甚至几千公里。如果在厂区几公里范围内的话可以采用无线电方案，要是距离再远的话就可以采用移动GPRS网络，这样的话就没有距离限制了，这种情况下比较适合远程无线通信。

一、PLC与组态王的Modbus通信

1. 下载S7_200程序

需要向 PLC中下载对应的初始化程序（KVmoddbus.mwp），由亚控公司提供。此程序默认的PLC通讯端口为 port0，地址为 2，波特率 9600，无校验（地址和波特率可由程SBR0 中的 VB8，SMB30 进行修改）；
2.设备选择

  选择以下两个设备都可以。

3.修改虚拟设备

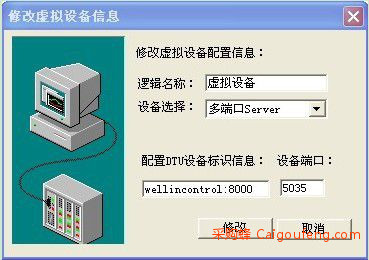

必 须注意配置DTU设备标识信息与图中一致，端口号根据用户的设定。

4. 演示程序界面

打开组态王演示工程文件

二、满足西门子PLC的MODBUS通信协议的***GPRS数据终端

为了满足西门子PLC和组态王的MODBUS通信协议，对GPRS数据终端具有以下要求：

适合于RS232/RS485串口连接，可以直接代替有线的RS485网；

    无需修改用户软件，无需二次开发；

全透明传输，永远在线，自动重连；

支持域名和IP两种连接方式；

双看门狗，永 不 死机；

工作温度：-35~ +75℃；

工业标准设计，能工作于各种恶劣环境；

提供力控、杰控及组态王等组态例程。

三、试验设备及其接线

• 组态软件：组态王6.53

• S7-200型号：CPU224XP CN，1台

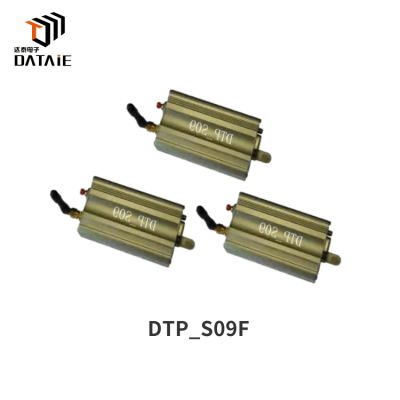

• GPRS数据终端：DTP_S09F

S7-200与无线数据终端DTP_S09F连接
