车辆段检修库防误入安全防范无线系统（福州东车辆段项目简报）

★ 特别声明：文章及方案图片皆为原创，如有雷同，纯属抄袭。

■ 企业背景

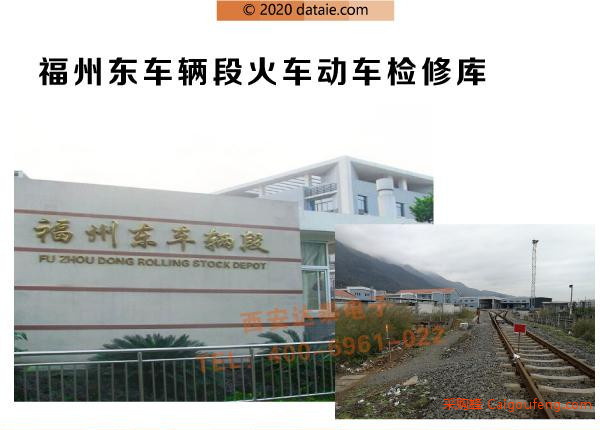

福州东车辆段位于福建省福州市晋安区东三环路728号，隶属于中国铁路南昌局集团有限公司，担负着福建境内所有货运列车的检修任务。始终坚持用户至上，用心服务于客户，坚持用自己的服务去打动客户，主要经营铁路车辆维修；自有机车租赁、报废机车解体、厂矿自备机车维修、厂矿自备车维修、改造和槽车罐体大中修、自有车辆维修、车辆轮对新组装；设备制造和维修；机械加工；车辆保洁；车辆配件制造。

西安达泰电子,智能化改造,工业无线通讯,无线plc,达泰电子,无线io模块,维修库安全智能化,开关量信号传输,远程通讯模块,无线传输方案

■ 客户需求及无线改造方案

在火车或动车检修库，为了避免机车过入作场发生安全隐患，因此用户要对机车的驶入驶出状态进行远程的检测，确保其他检修车辆不会误入。由于现场环境复杂，距离远，若采用有线方式施工成本高，维护难，故考虑采用无线通讯的方式完成。因为现场存在大量对讲机的使用，以及附近其他信号站的设立，都导致无线设备的投入和稳定运行难上加难。因此用户特别委托西安达泰PLC无线通讯团队来解决这一问题。

西安达泰电子PLC无线通讯团队给出了如下的解决方案

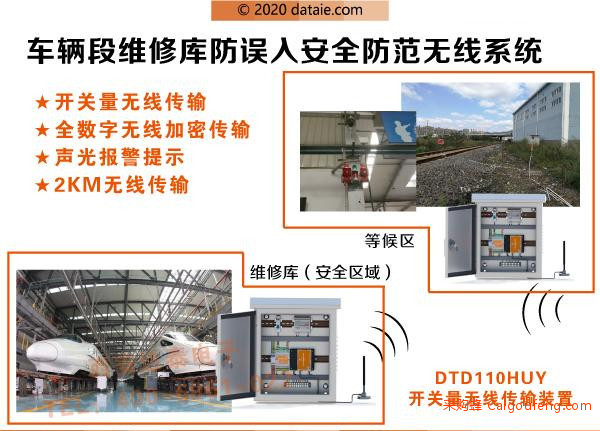

根据现场情况，采用一套DTD110HUY[开关量信号无线传输模块]来实现远程防止火车动车误入安全区域。该设备的传输方式为全数字无线加密传输，对原有频段进行加密处理，不会受到同频段设备影响，抗干扰能力增强，提高了无线传输的稳定性。 当有机车进入检修库时，触发现场的接触器，通过在检修库（也**是安全区域）安装的DTD110HUY-T[开关量信号无线传输模块]发射端，对现场接触器的开关量信号进行采集，然后通过无线加密的传输方式将信号传输给2公里外的火车停靠点。在火车停靠点的现场安装DTD110HUY-R[开关量信号无线传输模块]接收端，配有声光报警灯。当接收到信号后，触发声光报警器红灯亮，提示其他机车不得进入检修库；当检修库的机车驶出后，声光报警器绿灯亮，提示检修库无车辆，远端火车停靠点的机车可以进入。通过本方案简单有效的防止火车动车误入安全区域所带来的安全隐患。

西安达泰电子,智能化改造,工业无线通讯,无线plc,达泰电子,无线io模块,维修库安全智能化,开关量信号传输,远程通讯模块,无线传输方案

现场图片 ▼

■ 无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰**之内**可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，使用方便：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工**可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理，所以可以保证数据的安全和可靠性。生产的产品通过ISO9001质量产品体系认证

4. 无运行费用：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 无后期费用：不插卡，后期没有运行费用，传输距离大于50公里

6. 完备的售后服务： 具有20年工业现场调试经验的无线通讯团队，为产品提供可靠的技术支持与售后服务。

西安达泰电子,智能化改造,工业无线通讯,无线plc,达泰电子,无线io模块,维修库安全智能化,开关量信号传输,远程通讯模块,无线传输方案

■ 产品介绍

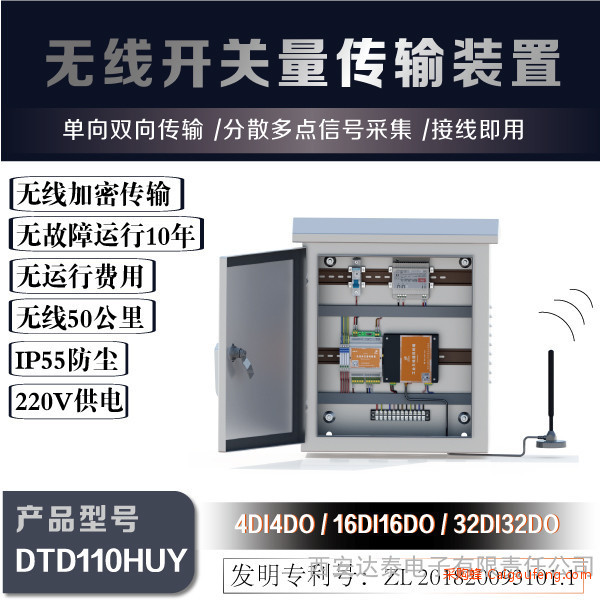

   ◆ 达泰1系开关量无线传输装置-DTD110HUY

达泰1系[无线开关量传输模块]-DTD110HUY，可以直接代替有线进行点对点的开关量信号传输。[无线传输模块]无需编程，运用全数字无线加密传输方式保证数据安全可靠，有效传输距离50KM，后期无运行费用，配置防雨机箱，防护等级IP55。传输单向开关量信号，发射端装置提供1-4路开关量信号（信道数可定制）输入，接收端装置提供1-4路开关量信号（信道数可定制）输出，发射端与接收端成套使用。[无线io模块]发射端可接入开关量信号，例如，浮球开关，PLC的IO口等设备；输出端可接入数显表，DCS，PLC等设备。在使用时，外接220V电源并接入对应信号线即可实现开关量信号的无线通讯。

西安达泰电子,智能化改造,工业无线通讯,无线plc,达泰电子,无线io模块,维修库安全智能化,开关量信号传输,远程通讯模块,无线传输方案

■ 成功案例

? 齐齐哈尔四达铁路设备有限责任公司,1KM,2008

? 福州东车辆段火车动车检修库，防止机车车辆过入作场安全防护，2KM，2018

? 大洋泊车股份有限公司，三菱FX3u-PLC之间数据无线传输，200米，2019

? 吉安县温氏畜牧有限公司，农场温湿度监测，2017年

? 湖北远程铁道科技有限公司，PLC之间无线通讯，500米，2019

? 上海丰网输送系统有限公司，西门子PLC无线通信，500米，2019

? 兰州运通铁路科技有限责任公司，2019

西安达泰电子,智能化改造,工业无线通讯,无线plc,达泰电子,无线io模块,维修库安全智能化,开关量信号传输,远程通讯模块,无线传输方案
