威纶通触摸屏与FX3U之间无线通讯例程

 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

在工厂里，触摸屏往往位于程控室内，作为控制多个不同位置PLC的主站设备。因为触摸屏和plc所处位置距离较为分散，重新铺设电缆线工期长，成本高，故采用无线方式解决触摸屏与PLC之间的通讯问题。

一、方案概述

本方案是威纶通触摸屏与三菱FX3U PLC基于三菱***协议下的无线通信实现方法。此方案中威纶通触摸屏作为主站，两台三菱FX3U PLC（485BD扩展）作为从站，并采用西安达泰电子日系PLC***无线通讯终端——DTD435MC-V96，作为实现无线通讯的硬件设备。

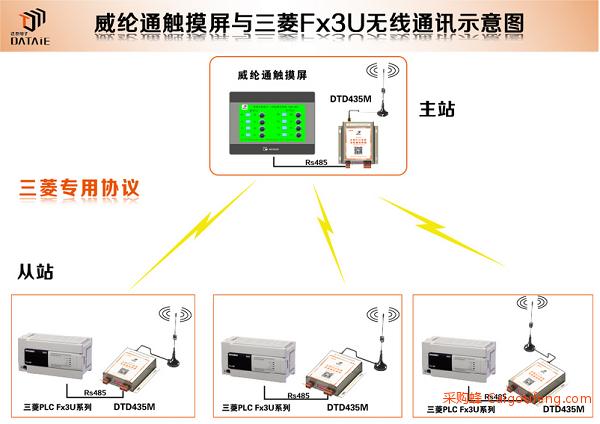

无线网络图 ▼

通过西安达泰电子 DTD435MC-V96方便实现无线网络，无需更改网络参数直接替换有线连接。

plc无线通讯,485无线传输通讯模块,三菱plc无线模块,多台PLC无线通讯,plc实现无线通讯,远程无线通信,plc和触摸屏通讯,西安达泰电子,PLC无线通讯方案

二、测试设备与参数

三菱PLC型号：FX3U × 2台

触摸屏型号：TK6071IQ × 1台

PLC扩展：FX3U-485BD × 2块

达泰电子日系PLC***无线通讯终端——DTD435MC-V96 × 3块

触摸屏数据线：触摸屏***Rs485数据线 × 1根

主从关系：1主2从

通讯协议：三菱***协议

通讯接口：Rs485接口（两线制）

通讯参数：9600，7，N，1

供电：9-24VDC

传输距离：100米，500米，1KM，3KM，20KM

三、接线方式

1.触摸屏与达泰无线设备的接线

步骤1：将触摸屏***Rs485数据线红色导线与DTD435MC的A端口相连接； 将触摸屏***Rs485数据线黑色导线与DTD435MC的B端口相连接

步骤2：给无线通讯终端接入天线

步骤3：全部接线结束后，分别给触摸屏与无线通讯终端供电

2.PLC与达泰无线设备的接线

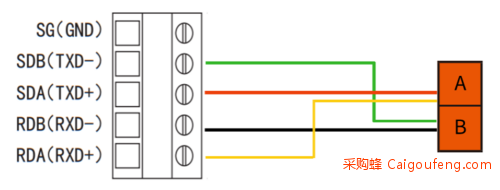

FX3U通讯口使用485BD模块，因为FX3U-485BD口是四线制的，所以需要将RDA和SDA短接接入A（485+,CN2-4），再将RDB和SDB短接接入B（485-,CN2-5）。

plc无线通讯,485无线传输通讯模块,三菱plc无线模块,多台PLC无线通讯,plc实现无线通讯,远程无线通信,plc和触摸屏通讯,西安达泰电子,PLC无线通讯方案

四、威纶通触摸屏主站设置

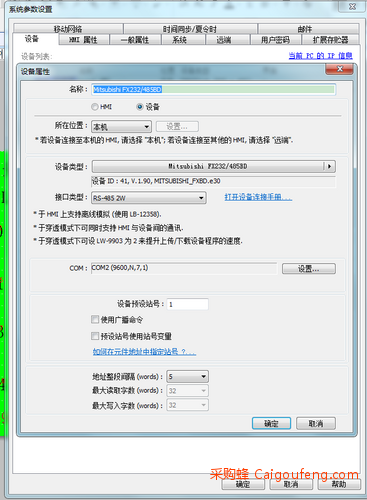

1.系统参数设置

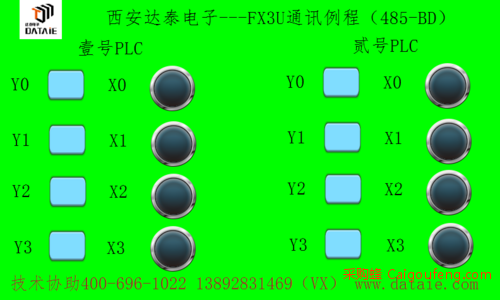

2.触摸屏画面制作

3.1号从站设置

略

4.2号从站设置

略

五、三菱PLC从站设置

1.PLC的设置

略

2.PLC站号的设备

略

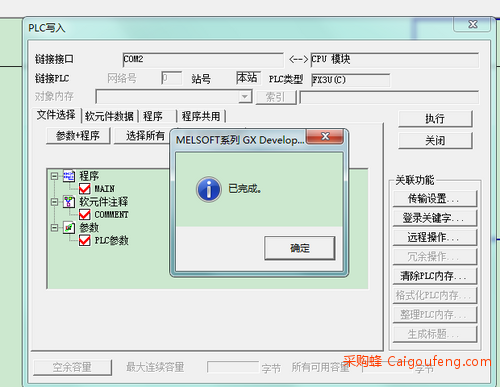

3.将程序下载到PLC

plc无线通讯,485无线传输通讯模块,三菱plc无线模块,多台PLC无线通讯,plc实现无线通讯,远程无线通信,plc和触摸屏通讯,西安达泰电子,PLC无线通讯方案

六、无线通讯测试

威纶通触摸屏和FX3U分别接1块DTD435MC-V96

通过外部给1号站和2号站X点信号，看触摸屏对应的点是否有亮，如果点亮，表示通讯正常。

通过触摸屏上面的按钮给1号站和2号站Y点信号，看FX3U对应的Y点是否有亮，如果点亮，表示通讯正常。

七、用户应用

   山东聊城阳谷电缆有限公司，PLC到触摸屏，200米
   天津市宝鑫消防设施检测有限公司，三菱FX与Q型PLC之间，30M
   天津科技大学，威纶屏和PLC，200米
   唐山冀东水泥股份有限公司，PLC与威纶屏，300米
   吉林碳素厂，行车与地面PLC之间无线通讯
   潍柴动力股份有限公司，威纶触摸屏和5台PLC无线通讯，300米
   盘锦晨通锅炉有限公司，触摸屏到PLC，200米
   山东临工工程机械有限公司，生产线辅料加注机工位数据无线传输至触摸屏
   张家港神鹿机械有限公司，三菱FX3U与威纶通触摸屏的无线通讯
   苏州炬鼎工业炉有限公司，触摸屏与PLC之间无线通讯

plc无线通讯,485无线传输通讯模块,三菱plc无线模块,多台PLC无线通讯,plc实现无线通讯,远程无线通信,plc和触摸屏通讯,西安达泰电子,PLC无线通讯方案
