| 产品特性稳定 | 是否进口否 |
| 产地陕西西安 | 加工定制是 |
| 品牌达泰 | 型号DTD434ME |
| 产品名称欧美系PLC无线通讯终端 | 适用范围化工厂、钢厂、汽车厂、制药厂等工业企业 |
| 用途直接代替Rs485总线，实现力控与多台plc的PPI协议无线通讯功能。 | 产品认证ISO9001 |
| 特色服务免费方案设计 | 最小包装数1 |
| 物料编号DTD434ME | 是否跨境货源否 |
| 传输距离10KM | 通讯协议PPI协议 |
| 供电9-24VDC | 规格120×105×30mm |
| 序列号210331-4 |
展开
无线PPI协议 例程 工业级 485无线通信模块 达泰
力控与2台smart PLC之间无线通讯
PLC无线通讯模块方案-力控与200smart无线PPI通信例程
特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。
产品介绍
西安达泰电子4系S7-200smartPLC无线通讯终端—DTD434M是针对欧美系PLC的通讯特点而研制开发的，***用于工业场合的工业级无线通讯产品.S7-200smartPLC无线通讯终端内嵌RS232/RS485双接口，完全兼容并自适应S7-200smartPPI协议、莫迪康标准MODBUS协议等。S7-200smartPLC无线通讯终端具有无需编程，不需要二次开发的特点，因此S7-200smartPLC无线通信模块可以直接替代RS232/RS485等传统有线传输方式，为工厂解决布线的困扰。

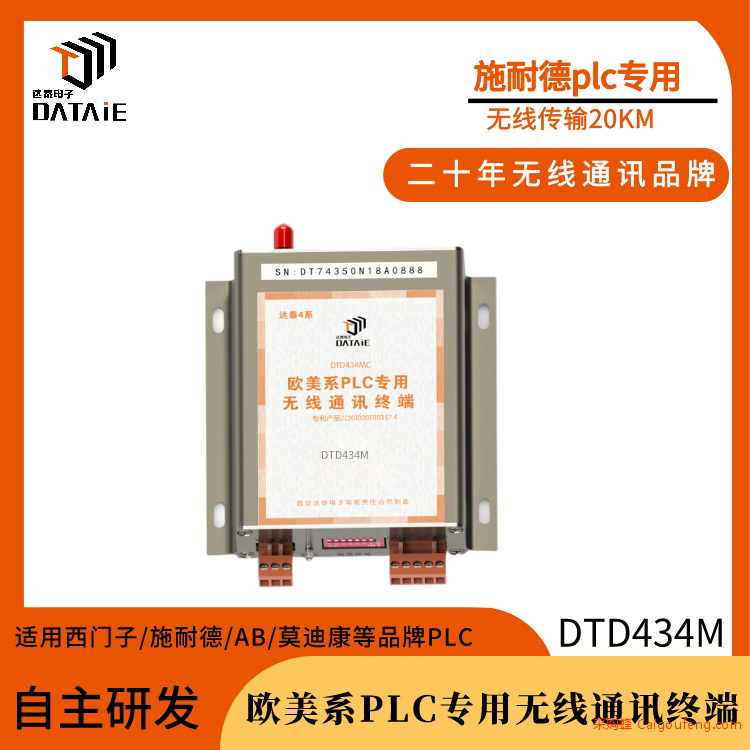

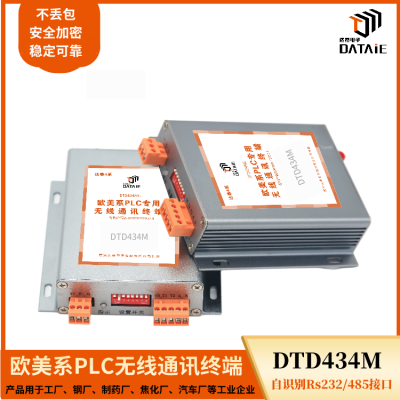

DTD434M产品图
产品选型表如下
方案介绍
本方案以力控软件为例，介绍 S7-200 Smart与力控软件的无线 PPI 通信实现过程。在本方案中采用了S7-200smartPLC***无线通讯终端——DTD434M，作为实现无线通讯的硬件设备。
无线系统构成示意图
测试设备与参数
1. 组态软件：力控6.1
2. S7-200SMART型号：CPU SR20 * 2台
3. 达泰电子欧美系PLC***无线通讯终端——DTD434M *2块
4. 通讯协议：PPI协议
5. 主从关系：1主多从
6. 通讯接口：Rs485接口（两线制）
7. 供电：9-24VDC
8. 传输距离：100米，500米，1KM，3KM，20KM
力控与plc通讯,plc***无线通讯模块,上位机与plc通信,西安达泰电子,智能化改造,工业无线通讯,无线plc

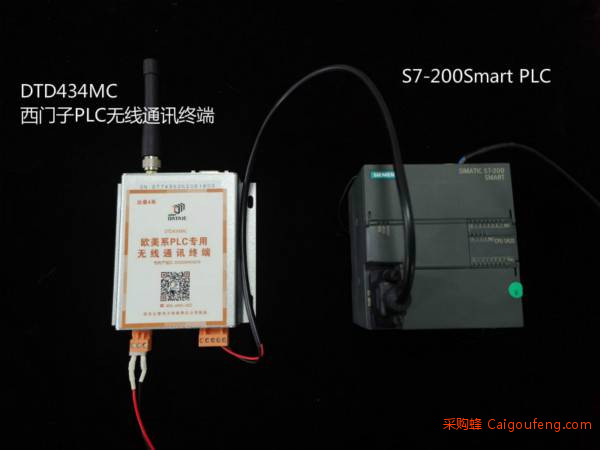

无线设备与PLC和电脑接线
力控与plc无线通讯,plc无线通讯模块,上位机与plc通信,西安达泰电子,智能化改造,plc无线模块
力控实现无线PPI主站
1.通讯参数配置
2.PPI协议配置
3.数据库组态
4.创建画面
分步骤方案需联系西安达泰电子技术人员取得。
S7-200smartPLC实现无线PPI从站
S7-200smartPLC 作为从站，将PLC地址设为2，另一台PLC设置为3
测试方法
由200SMART的I0.0和I0.1的输入开关可以确认通信是否正常
用鼠标点击(长按)M0.0=1为红色时，Q0.0=1也为红色
把S7-200Smart的I0.1设置为高电平时，显示I0.1=1,Q0.1=1；
说明力控与S7-200Smart的PPI通信正常。
