| 产品特性稳定 | 是否进口否 |
| 产地西安 | 加工定制是 |
| 品牌达泰 | 型号F005-DTD122FHB |
| 产品用途余热发电系统无线技改 | 规格145×90×75mm(模块)/200*400*500mm(机箱) |
| 材质PVC外壳 | 安装35mm的E型导轨安装 |
| 工作环境-40~85℃/0~90%RH | 无线传输距离2.9KM |
| 序列号220411-1 |
展开
工业级 20KM 智能阀门无线控制系统 远距离操作锅炉给水 高实时性，低延时

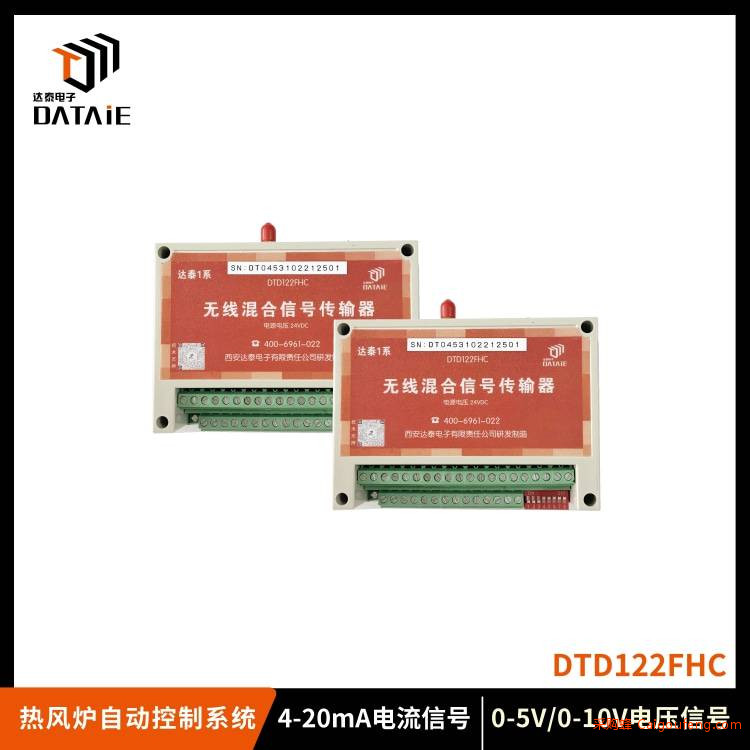

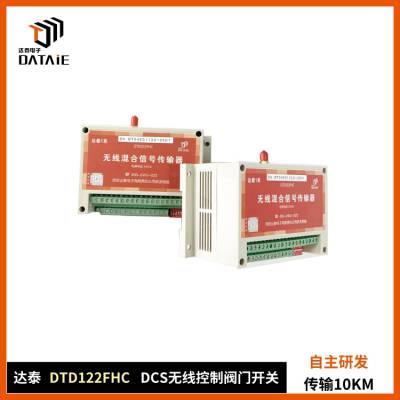

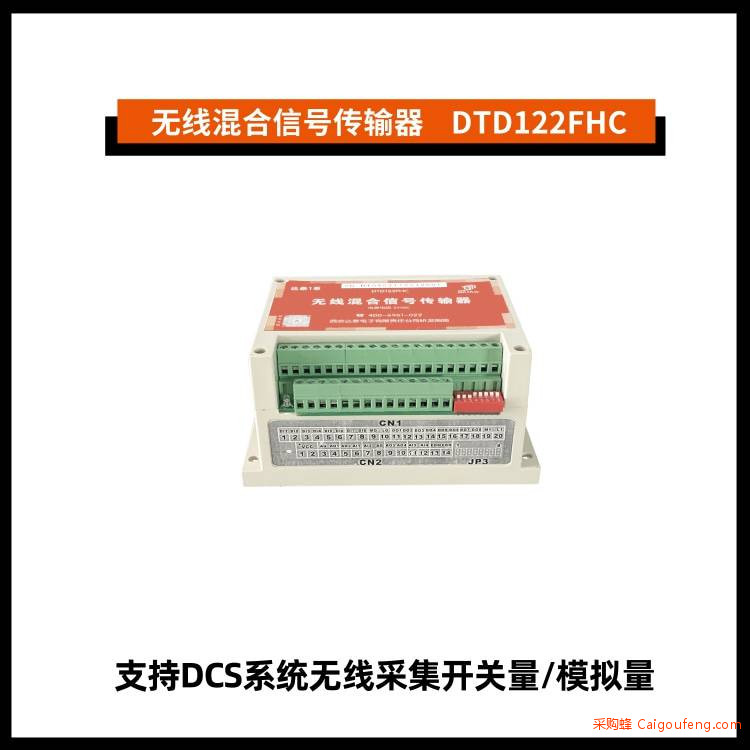

达泰无线混合信号传输器DTD122FHC
余热发电系统热风阀及锅炉液位无线监控
特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。
一、产品介绍
达泰1系混合信号无线传输器-DTD120FHC发射终端同时采集标准4-20mA电流信号和开关量信号，并通过全数字无线方式传送，远端的接收终端收到发射端的信号后立即处理输出多路继电器开关及4-20mA电流信号， 可以接入显示仪表、PLC或DCS等设备并驱动电磁阀、变频器等执行机构。工业级混合信号无线终端可以直接替代传统有线变送器实现无线模拟量采集和传输，解决了有线方案施工繁琐、设备后期维护成本高的难题。
二、产品选型
达泰1系混合信号无线传输器-DTD120FHC
远距离无线数传模块,无线收发模块,无线通信模块,plc采集模块,无线模拟量开关量信号采集器,无线io模块,西安达泰电子,工厂无线技改
三、现场应用
1. 应用场景一：推焦车与地面除尘站无线通讯系统
在除尘流程中，推焦车司机需要实时掌握除尘器风机转速，并且根据需求向推焦监控室PLC端发射风机运转请求。监控室PLC根据程序判别，是否执行该操作并给予推焦车司机反馈。由于推焦车是移动设备，不便于布线，故业主决定对除尘控制系统中两台推焦车，地面除尘站，中控室之间的风机启停、高低速反馈信号及推焦车行走信号采用无线的方式建立通讯，从而取代人工对讲机及手动控制。
无线解决方案：
经过达泰无线通讯技术人员对客户需求的分析，决定在 1 号、2 号推焦车上分别安装一台 DTD122FHEY-1AO2DI3DO 达泰双向混合信号无线传输装置；在中控室PLC端安装一台 DTD122FHEY-2AI6DI4DO 达泰无线双向混合信号传输装置来实现用户需求。推焦车司机可收到由推焦监控室发来的风机转速情况。在需要进行除尘作业时，向中控室发布风机高速运转请求，中控室 PLC 判定是否执行，在风机处于高速运转后将高速信号反馈给两辆推焦车，同时另一辆车的“允许行走”指令灯发生变化。此举即解决了推焦车与除尘风机的通讯问题，也解决了两辆推焦车之间除尘配合的问题。提高作业鞍 全性与时效性。。

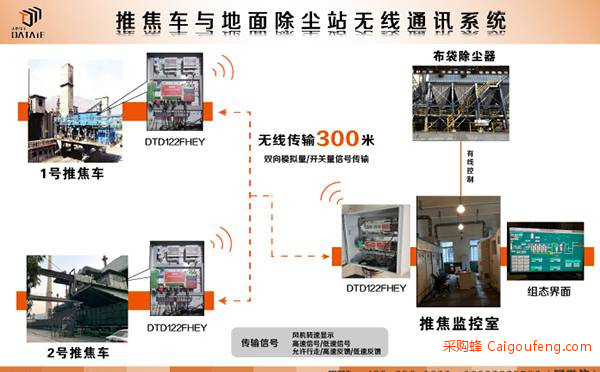

无线通讯方案示意图
远距离无线数传模块,无线收发模块,无线通信模块,plc采集模块,无线模拟量开关量信号采集器,无线io模块,西安达泰电子,工厂无线技改
远距离无线数传模块,无线收发模块,无线通信模块,plc采集模块,无线模拟量开关量信号采集器,无线io模块,西安达泰电子,工厂无线技改
四、成功案例
马鞍山钢厂，焦化厂除尘管道压力信号采用无线方式传输到DCS集中监测，1.3KM
山东滨化滨阳燃化有限公司，2 个地方 PH 计和 PLC/DCS 模拟量信号控制，300 米
安徽安纳达钛业股份有限公司，污水处理设备与DCS室的485无线通讯，900米
山西长治霍家工业有限公司，厂区模拟量信号传输 DCS 室，300 米
宝钢湛江钢铁有限公司，电磁流量计 4-20mA 信号和 DCS 系统无线传输
五、公司介绍
西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业，能够直接取代传统线缆，实现工业数据信号的无线传输，近20年间，达泰先后获得多项发明认证，被评为高新技术企业，常年与国内top50高校进行产学研合作、水泥行业***供应商，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯***团队，为客户提供技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品***应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。
